80×80×80mm高静压风扇怎么选？山洋San Ace Counter Rotating Fan双重反转风扇与双风扇串联区别

随着服务器、通信设备、工业电源及新能源设备的功率密度不断提高，设备内部的散热空间越来越紧凑，热量却越来越集中。

在这类高密度散热场景中，普通轴流风扇可能难以同时满足风量和静压需求。为了提升气流推动能力，有些工程师会考虑将两个普通风扇前后串联安装。

那么，两个普通风扇串联，就能达到专业对转风扇（/双重反转风扇）的效果吗？

答案并不完全相同。

普通双风扇串联与Counter Rotating Fan（对转风扇/双重反转风扇）虽然都采用前后两级气流推动方式，但在叶轮旋转方向、气动设计、电机驱动及整体性能匹配方面存在明显区别。

针对高风量、高静压散热需求，日本山洋电气（SANYO DENKI）推出San Ace Counter Rotating Fan系列80×80×80mm对转风扇（/双重反转风扇），通过重新设计叶轮、风框、电机和驱动电路，实现风量、静压及效率的优化，为高密度设备散热提供新的解决方案。

一、为什么高密度设备需要高风量、高静压风扇？

在传统设备中，风扇通常只需要推动空气通过相对通畅的散热通道，就能满足基本散热要求。

但在现代高密度设备中，散热条件发生了变化：

• 安装空间有限： 服务器、通信设备及工业控制设备内部元器件密集，留给风扇的空间越来越少。

• 设备发热量增加： 高功率处理器、电源模块及功率器件产生的热量不断增加。

• 风道阻力增大： 密集散热片、过滤网、导风结构及复杂风道都会增加空气流动阻力。

• 散热要求提高： 不仅需要足够的风量，还需要风扇在一定阻力条件下保持有效送风能力。

因此，工程师选择风扇时，不能只关注最大风量，还需要关注最大静压及风扇在实际工作点的风量表现。

这也是Counter Rotating Fan对转风扇（/双重反转风扇）受到关注的重要原因。

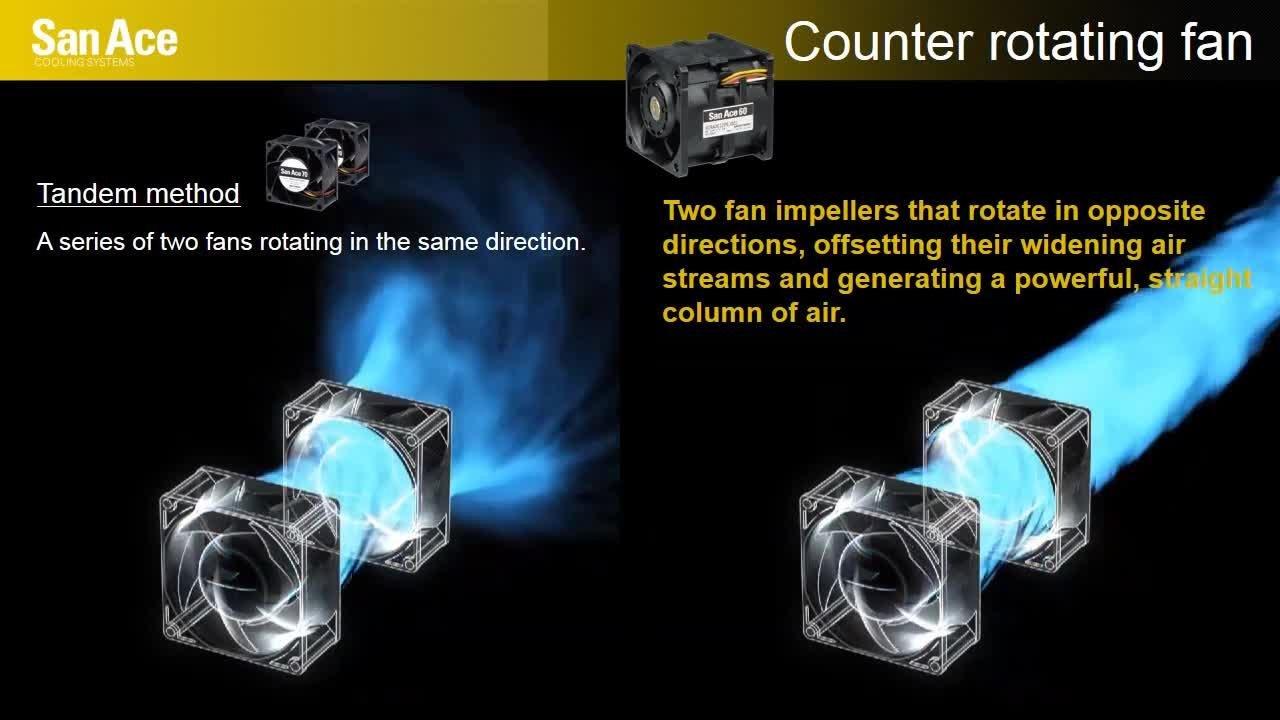

二、两个普通风扇串联，与Counter Rotating Fan有什么区别？

首先，需要区分两个概念：

普通双风扇串联： 将两台普通轴流风扇沿同一条气流通道前后安装，通常采用相同旋转方向的叶轮。

Counter Rotating Fan： 采用前后两级反向旋转叶轮，通过专门匹配的叶轮、风框、电机及驱动设计，使两级叶轮协同工作。

两者虽然都可能采用80mm厚型或双级结构，但并不是同一种产品设计。

1. 普通双风扇串联：两级同向推动

普通双风扇串联，是将两台轴流风扇前后安装，使空气依次经过两级叶轮。

第一台风扇推动空气，第二台风扇继续对气流做功。

在理想匹配条件下，串联运行可以提升系统压力能力，适合需要提高风道送风能力的场景。

但普通风扇最初可能是按照单级运行工况设计的。当前后两台风扇组合时，第二台风扇接收到的气流已经受到第一级叶轮影响，气流速度分布及旋转状态可能发生变化。

如果叶轮设计、安装距离及工作点没有合理匹配，就可能出现气流干扰、效率下降或噪音增加等问题。

2. Counter Rotating Fan：前后两级反向旋转

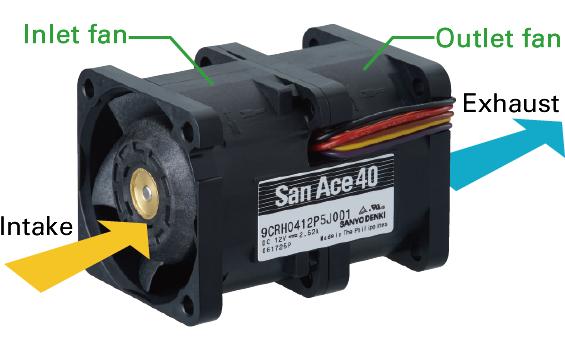

Counter Rotating Fan通常采用两个沿轴向前后布置的叶轮，前后叶轮旋转方向相反。

第一级叶轮推动空气流动，同时会赋予气流一定的旋转分量；第二级叶轮反向旋转，对前一级输出的气流再次做功，并对气流旋转状态进行调整。

这种设计能够更充分地利用两级叶轮的气动作用，经过合理匹配后，有利于提高风量、静压和整体效率。

3. 两种结构的主要区别

需要注意，普通风扇串联并不一定性能差，对转风扇（/双重反转风扇）也不意味着所有工况下都优于普通串联方案。最终需要结合风扇性能曲线、系统阻力和实际测试结果进行判断。

三、为什么Counter Rotating Fan（/双重反转风扇）需要重新设计叶轮、电机和驱动电路？

专业对转风扇（/双重反转风扇）并不是简单地将两个普通风扇组合在一起。

山洋电气针对市场对高风量、高静压散热的需求，对叶轮、风框、电机和驱动电路进行了重新设计，以改善风量、静压及效率表现。

主要涉及以下几个方面：

① 叶轮气动设计

前后两级叶轮的叶片结构、旋转方向及工作状态需要相互匹配。第一级叶轮输出的气流状态，直接影响第二级叶轮的工作表现。

② 风框结构设计

风框不仅承担安装和固定作用，还会影响空气进入、通过及排出的流动状态。合理的风道设计有助于降低不必要的气流损失。

③ 电机与驱动电路设计

对转结构需要实现前后叶轮反向旋转，并保持合适的运行状态。电机及驱动电路需要围绕产品的整体气动设计进行匹配。

④ PWM转速控制

对于支持PWM控制的型号，用户可以通过外部控制信号调节风扇转速，根据设备实际散热需求设置适当的运行速度。

当设备处于较低热负荷状态时，可以适当降低转速，从而减少不必要的功耗和运行噪音；当散热需求增加时，再提高转速。

这对于需要长期运行的服务器、通信设备和工业设备尤其重要。

四、山洋San Ace 80×80×80mm Counter Rotating Fan系列有哪些型号？

<产品图片建议：山洋San Ace Counter Rotating Fan 80×80×80mm产品整体图、内部双叶轮结构图>

山洋电气San Ace Counter Rotating Fan系列提供多种性能等级，覆盖不同电压、转速、风量和静压需求。

根据产品参数，系列中最高转速达到18500min⁻¹，最大风量达到5.7m³/min（约201CFM），最大静压达到2700Pa（10.8inH₂O）。

1. 80×80×80mm系列主要性能参数

注：以上参数根据所提供的产品资料整理。最大风量与最大静压通常对应不同测试工况，不能理解为两项最大值能够同时达到。具体性能以对应型号的官方规格书及测试条件为准。

2. 不同性能等级应该怎么选？

从系列参数来看，San Ace 80×80×80mm对转风扇（/双重反转风扇）可以根据设备的散热需求进行选择。

高静压需求：9CRHA系列

9CRHA0812P8J001和9CRHA0848P8J001最高转速达到18500min⁻¹，最大静压达到2700Pa，最大风量为5.65m³/min。

适合重点关注高静压能力的高阻力散热系统，例如密集散热器、复杂风道及高热负荷设备。

需要注意，该系列噪音参数为85dBA，选型时应同时考虑设备噪音要求。

高风量需求：9CRH系列

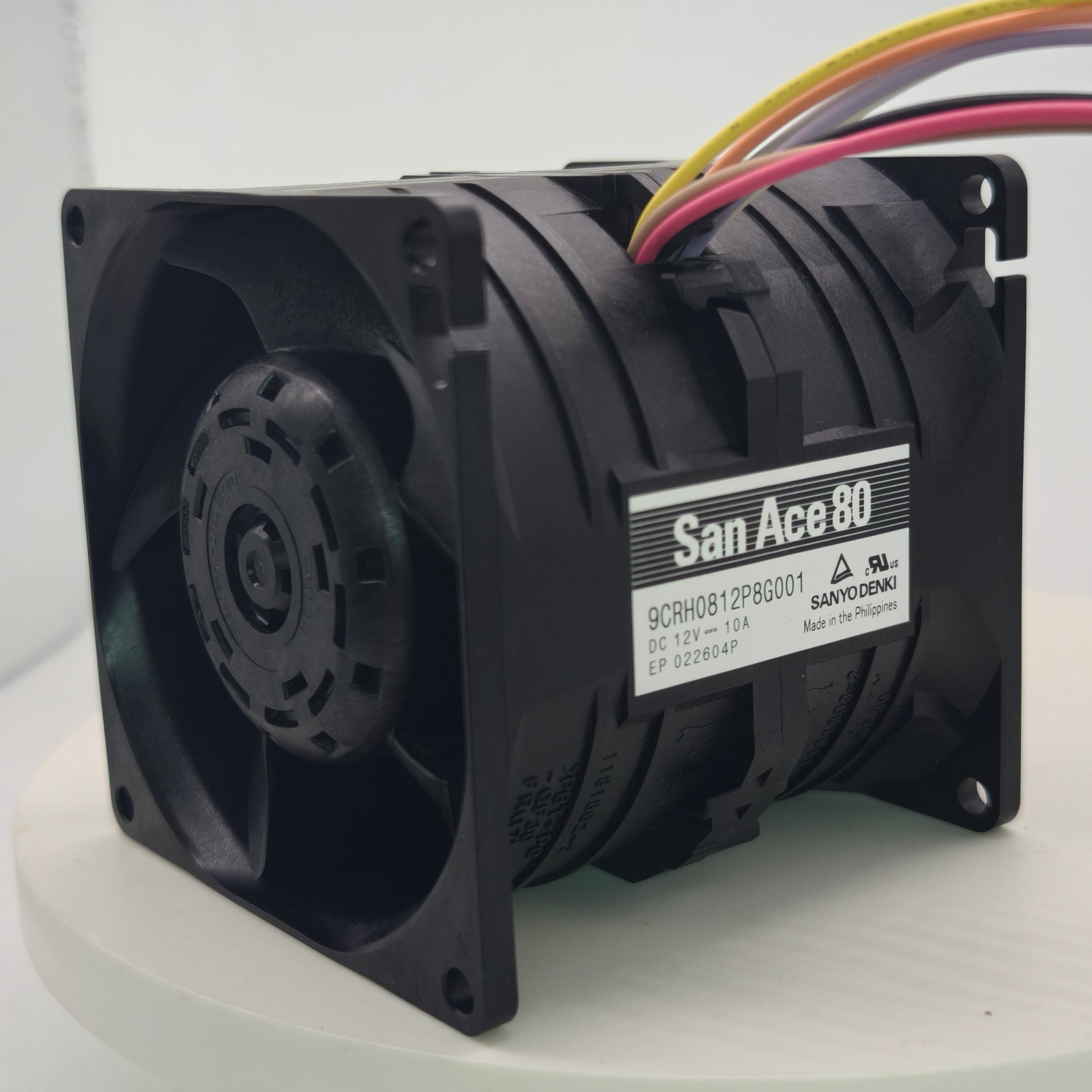

9CRH0812P8G001和9CRH0848P8G001转速达到15400min⁻¹，最大风量为5.7m³/min，约201CFM，最大静压为1950Pa。

适合需要较大空气流量，同时对静压能力也有较高要求的散热系统。

兼顾风量与静压：9CRB系列

9CRB0812P8G001转速为14600min⁻¹，最大风量5.5m³/min，最大静压1150Pa。

可以作为需要较高风量，同时需要一定静压能力的应用选型参考。

关注功耗及噪音：9CRA、9CRE系列

9CRA0812P8H001转速为10000min⁻¹，最大风量3.75m³/min，最大静压798Pa，噪音72dBA。

9CRA、9CRE的部分G档型号最大风量为4.5m³/min，最大静压1150Pa，噪音76dBA。

相较于高转速J档产品，这些型号可以为不同散热需求提供其他性能选择。

具体型号应根据设备实际工作点、噪音限制和供电条件确定。

五、PWM控制与Pulse Sensor：让风扇运行更贴合设备需求

除了高风量、高静压性能，San Ace Counter Rotating Fan系列还提供PWM控制功能及Pulse Sensor转速传感器。

PWM控制功能

PWM（脉宽调制）是一种常见的风扇调速方式。

设备控制系统可以根据温度传感器、负载变化或散热策略，向风扇发送PWM控制信号，实现转速调节。

例如：

• 设备负载较低时，适当降低风扇转速；

• 设备温度升高时，提高风扇转速；

• 设备处于高负载运行状态时，根据散热需求调整至相应转速。

合理设置最低必要转速，有助于降低不必要的功耗和运行噪音。

Pulse Sensor脉冲传感器

系列所列型号均配备Pulse Sensor，可输出转速脉冲信号，方便设备控制系统监测风扇运行状态。

当风扇出现异常停转或转速偏离预设范围时，设备控制系统可以根据脉冲信号进行状态判断和报警设计。

对于需要长期连续运行的设备，转速监测有助于完善整机散热管理。

六、80×80×80mm对转风扇（/双重反转风扇）适合哪些应用？

San Ace Counter Rotating Fan的设计方向，是满足高密度设备对高风量、高静压的散热需求。

其80×80×80mm结构可以重点考虑以下应用：

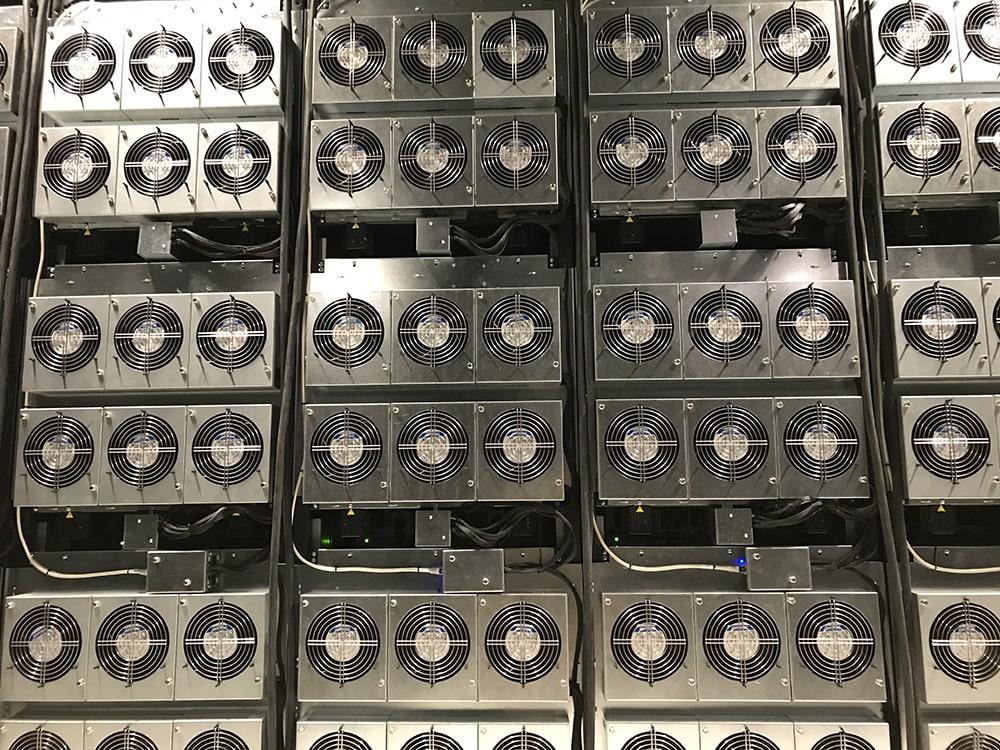

1. 服务器及数据中心设备

服务器内部处理器、加速卡及电源模块集中，散热器密集，空气流动阻力较大。对转风扇（/双重反转风扇）可以作为高密度服务器散热系统的选型方案之一。

2. 通信设备及网络机柜

通信设备内部模块数量多、安装空间有限，设备需要持续进行强制风冷。高静压风扇有助于推动气流通过密集组件及内部风道。

3. 工业电源及UPS设备

高功率电源和UPS运行过程中会产生较大热量，内部散热器及电气组件可能形成较高风道阻力。需要结合实际温升及风道结构选择合适的风扇型号。

4. 新能源及电力电子设备

储能变流器、逆变器及其他电力电子设备对散热稳定性有较高要求。可以根据设备热负荷、安装空间及运行环境，评估对转风扇（/双重反转风扇）的适用性。

5. 高密度散热模块

对于安装空间有限，但需要较高风量和静压能力的散热模块，对转风扇（/双重反转风扇）也是一种值得考虑的气流设计方向。

七、80×80×80mm高静压风扇选型，不能只看最大静压

无论选择普通双风扇串联，还是Counter Rotating Fan对转风扇（/双重反转风扇），最终都需要回到设备的实际散热工况。

工程师选型时，建议重点关注以下几个方面：

① 确认设备热负荷

计算设备内部发热量，明确需要排出的热量及允许温升。

② 确认风道阻力

散热器、过滤网、进出风口、风道弯折及内部元器件都会影响系统阻力。

③ 查看风扇P-Q曲线

P-Q曲线反映风量与静压之间的关系。应将风扇性能曲线与设备系统阻力曲线结合，确定实际工作点。

④ 核对电压和功率

80×80×80mm对转风扇（/双重反转风扇）属于高性能产品，部分型号额定功率较高。需要确认电源容量、启动条件及供电余量。

⑤ 评估噪音与控制方式

高转速、高静压产品通常需要同时关注噪音。对于需要根据温度动态调节风量的设备，可以考虑PWM控制功能。

⑥ 进行整机验证

建议在实际安装状态下进行温升、风量、噪音及连续运行测试，确认风扇与设备结构之间的匹配程度。

八、高密度散热，选择合适的气流结构更重要

两个普通轴流风扇前后串联，可以通过两级做功提升系统压力能力，但并不等同于专业Counter Rotating Fan对转风扇（/双重反转风扇）。

Counter Rotating Fan通过前后反向旋转叶轮，以及叶轮、风框、电机和驱动电路的整体设计，针对高风量、高静压及效率需求进行优化。

山洋电气San Ace 80×80×80mm Counter Rotating Fan系列提供多种性能规格，最高转速18500min⁻¹，最大风量5.7m³/min，最大静压2700Pa，并支持PWM控制及Pulse Sensor转速监测。

对于服务器、通信设备、工业电源、新能源设备及高密度散热模块，选择风扇时不应只关注外形尺寸或单一最大参数，更需要结合实际风道阻力、热负荷、噪音要求及控制方式进行综合评估。

如果您的设备正在寻找80×80×80mm高静压轴流风扇，或希望了解San Ace Counter Rotating Fan对转风扇（/双重反转风扇）的型号、性能及应用选型，欢迎联系山洋San Ace散热风扇网，获取产品资料与专业选型支持。
