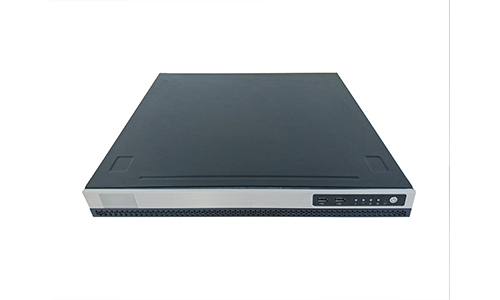

高密度1U服务器散热为何越来越难？如何在有限空间内实现风量与静压的双重突破？

在AI算力、云计算与边缘计算持续爆发的背景下，高密度1U服务器正朝着更高功耗、更小体积方向发展。然而，散热问题也随之成为系统稳定性的关键瓶颈。如何在有限空间内实现更高风量与更强静压，成为工程设计中的核心挑战。

本文将从散热瓶颈分析入手，并结合山洋San Ace小尺寸高性能散热风扇产品线，探讨1U服务器散热的优化路径。

---

1U服务器散热瓶颈的本质是什么？

1. 空间极度受限

1U服务器高度仅44.45mm，内部需容纳CPU、内存、电源及高速接口模块，留给风道和风扇的空间极其有限。常规大尺寸风扇无法使用，只能依赖36mm至40mm的小型高转速风扇。

2. 风道阻力急剧上升

随着元器件密度提升，气流路径变得复杂：

• 散热片鳍片更密
• PCB布线更加紧凑
• 模块间距缩小

这直接导致系统阻抗上升，对风扇静压提出更高要求。

3. 热功率持续攀升

新一代CPU与GPU功耗不断提升：

• 单颗CPU功耗超过300W
• GPU节点热密度更高

高热流密度使得传统风冷方案接近极限。

4. 噪音与能耗约束

数据中心对PUE与噪音均有严格要求：

• 风扇不能无限制提高转速
• 需在性能与功耗之间取得平衡

---

突破散热瓶颈的关键指标

在1U服务器中，风扇选型不再只是看风量，而是多参数协同优化：

1. 高静压能力优先

相比自由风量，静压更关键。高阻抗系统中：

• 静压决定气流是否能穿透散热片
• 直接影响CPU与电源模块温度

例如：

• 38×38x28mm 山洋San Ace 9HVA系列最高静压可达2100Pa
• 36×36x28mm高性能型号静压达到1400Pa

2. 高转速与气流密度

小尺寸风扇必须通过高转速弥补尺寸不足：

• 30000至38000转每分钟成为常态
• 气流密度远高于普通风扇

3. 能效比优化

在数据中心应用中：

• 每瓦风量成为重要指标
• 低功耗系列逐渐受到关注

例如38mm 9GA系列在保持较好风量的同时显著降低功耗。

4. 寿命与可靠性

高温环境下连续运行要求：

• 40000至70000小时寿命
• 稳定的轴承与电机设计

---

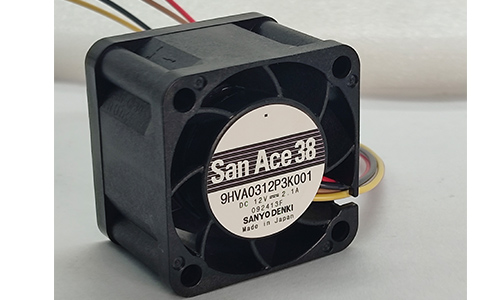

山洋San Ace 38 9HVA系列：高密度散热的核心方案

针对高密度设备散热需求，山洋推出San Ace 38 9HVA Type系列，专为极限空间设计。

核心规格

应用场景

• 高密度1U服务器
• 1U开关电源
• 通信设备等

技术优势

1. 极高静压输出
   在高阻抗风道中依然能够维持稳定气流
2. 小尺寸高性能设计
   在38mm尺寸内实现接近工业级风扇性能
3. 高可靠性运行
   支持高温环境长期运行

---

小尺寸风扇产品线对比与选型建议

为了适应不同负载需求，San Ace提供多种尺寸与性能等级方案。

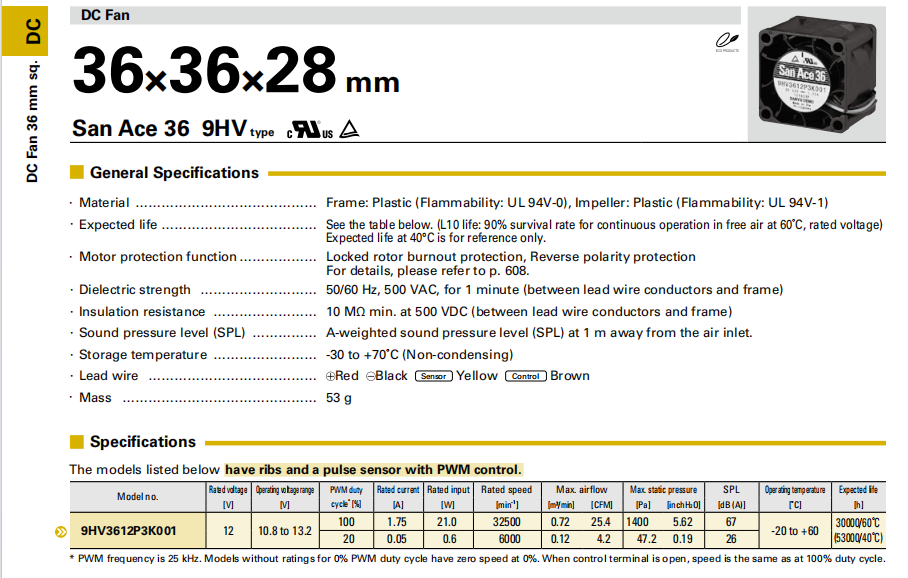

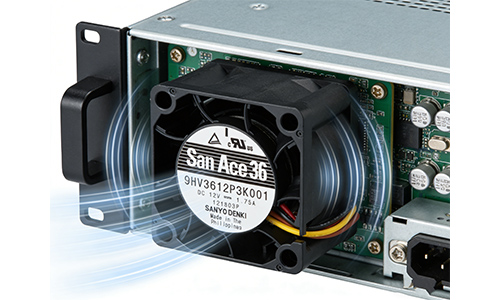

1. 36×36x28mm系列：高性能与平衡方案

代表型号：

• 9HV3612P3K001
  转速32500，静压1400Pa，适合高热密度场景
• 9GX3612P3K001
  在性能与功耗之间取得平衡

适用于：

• 标准1U服务器
• 网络交换设备

---

2. 38×38x28mm系列：性能极限突破

代表型号：

• 9HVA0312P3K001
  高达2100Pa静压，适用于极限散热需求

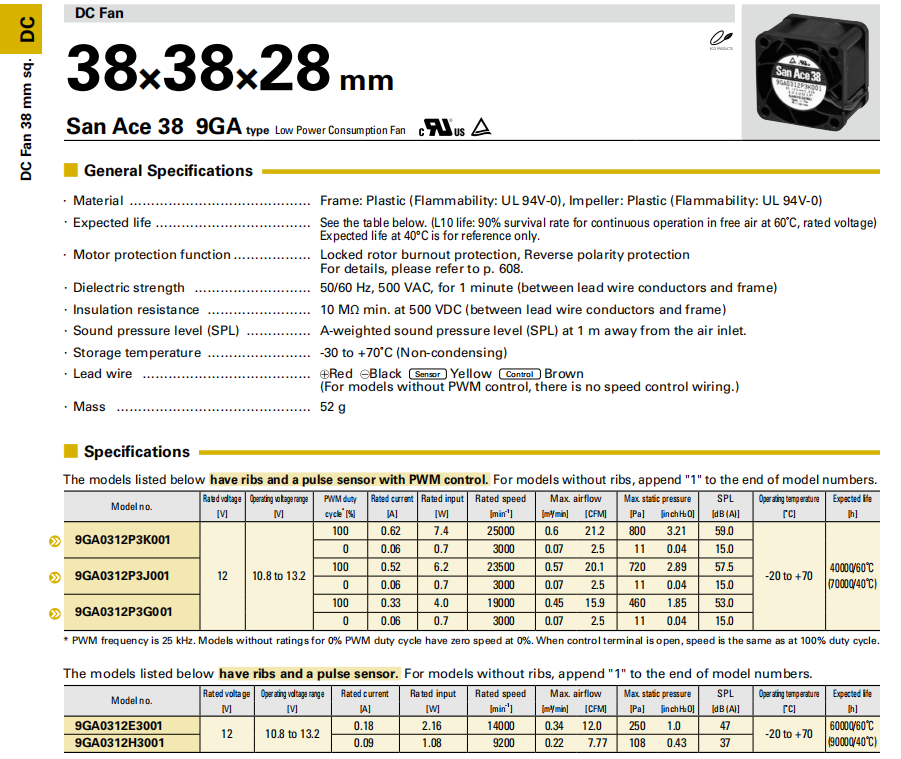

• 9GA0312系列
  低功耗设计，适合节能型服务器

选型建议：

• 高热负载优先选择9HVA
• 对能耗敏感选择9GA系列

---

3. 40mm系列：多厚度灵活适配

根据空间与性能需求可选择：

• 40×10mm：超薄低噪音方案
• 40×15mm：平衡型设计
• 40×20mm：支持PWM控制
• 40×28mm：高静压旗舰方案

例如：

• 9HVA0412P3J001
  静压达2300Pa，适合极高阻抗系统
• 9GA0412P6G001
  兼顾性能与能效

---

1U服务器散热优化的工程实践路径

除了风扇选型，还需系统级优化：

1. 优化风道设计

• 减少气流死角
• 控制风道泄漏
• 提高进出风效率

2. 合理布局发热源

• CPU与电源错位布置
• 避免热量叠加

3. 引入智能调速

• PWM动态调节风扇转速
• 根据温度实时调整风量

4. 模块化散热设计

• 可更换风扇模块
• 提升维护效率

---

从单一风扇到系统散热方案升级

高密度1U服务器的散热瓶颈，本质是空间、功耗与气流之间的博弈。

解决路径不再是简单提升风扇转速，而是：

• 选择高静压小尺寸风扇
• 构建高效风道系统
• 实现性能与能效的动态平衡

以山洋San Ace 38 9HVA系列为代表的小尺寸高性能风扇，正在成为高算力设备散热的重要支撑，为数据中心稳定运行提供关键保障。

未来，随着算力密度进一步提升，小型化、高静压、高能效的风扇产品将持续成为散热系统设计的核心方向。

---

山洋小尺寸散热风扇（36x36mm-40x40mm）

型号	风扇 尺寸 (MM)	风扇 厚度(MM)	额定 电压 (V)	最大 气流 (CFM)	最大 静压 (Pa)	噪音 (dBA)	预期 寿命 (h)	PWM控制功能
9HV3612P3K001	36	28	12	25.4	1400	67	30000/60℃ (53000/40℃)	Yes
9GX3612P3K001	36	28	12	24.4	838	66	40000/60℃ (70000/40℃)	Yes
9GV3612P3J03	36	28	12	19.4	525	58.5	40000/60℃ (70000/40℃)	Yes
9GV3612P3G03	36	28	12	14.1	275	52	40000/60℃ (70000/40℃)	Yes
9HVA0312P3K001	38	28	12	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3K0011	38	28	12	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3G001	38	28	12	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9HVA0312P3G0011	38	28	12	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9GA0312P3K001	38	28	12	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3K0011	38	28	12	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3J001	38	28	12	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3J0011	38	28	12	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3G001	38	28	12	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312P3G0011	38	28	12	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312E3001	38	28	12	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312E30011	38	28	12	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312H3001	38	28	12	7.77	108	37	40000/60℃ (70000/40℃)	No
9GA0312H30011	38	28	12	7.77	108	37	40000/60℃ (70000/40℃)	No
109P0405H901	40	10	5	5.3	41.2	25	40000/60℃ (70000/40℃)	No
109P0405M901	40	10	5	4.2	27	21	40000/60℃ (70000/40℃)	No
109P0412H901	40	10	12	5.3	41.2	25	40000/60℃ （70000/40℃）	No
109P0412M901	40	10	12	4.2	27	21	40000/60℃ （70000/40℃）	No
109P0424H901	40	10	24	5.3	41.2	25	40000/60℃ (70000/40℃)	No
9GA0405P7C001	40	15	5	8.5	86	33	60000/60℃ (90000/40℃)	Yes
9GA0412P7G001	40	15	12	12.7	192	42	40000/60℃ (70000/40℃)	Yes
9GA0412G7001	40	15	12	12.7	192	42	40000/60℃ (70000/40℃)	No
9GA0412H7001	40	15	12	7.1	59.6	28	40000/60℃ (70000/40℃)	No
9GA0412L7001	40	15	12	3.9	22.7	20	40000/60℃ (70000/40℃)	No
109P0424H701	40	15	24	6.4	75.5	28	60000/60℃ (90000/40℃)	No
9GA0405P6H001	40	20	5	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0405P6F001	40	20	5	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
9GA0412P6G001	40	20	12	14.8	318	47	40000/60℃ (70000/40℃)	Yes
9GA0412P6H001	40	20	12	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0412P6F001	40	20	12	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
9GA0424P6G001	40	20	24	14.8	318	47	40000/60℃ (70000/40℃)	Yes
9GA0424P6H001	40	20	24	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0424P6F001	40	20	24	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
109P0405F601	40	20	5	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0405M601	40	20	5	4.8	26.5	24	60000/60℃ (90000/40℃)	No
109P0412F601	40	20	12	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0412M601	40	20	12	4.8	26.5	24	60000/60℃ (90000/40℃)	No
109P0424F601	40	20	24	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0424B601	40	20	24	4.9	28.3	25	60000/60℃ (90000/40℃)	No
9HVA0412P3J001	40	28	12	37.1	2300	71	30000/60℃ (53000/40℃)	Yes
9HVA0424P3G001	40	28	24	32.5	1650	68	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S001	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S0011	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S003	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S0031	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K001	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K0011	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K003	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K0031	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9HV0412P3K001	40	28	12	29.3	1100	65	40000/60℃ (70000/40℃)	Yes
9GA0412P3J01	40	28	12	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0412P3J011	40	28	12	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0412P3G01	40	28	12	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0412P3G011	40	28	12	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0412P3H01	40	28	12	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0412P3H011	40	28	12	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0412P3M01	40	28	12	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0412P3M011	40	28	12	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0424P3J001	40	28	24	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0424P3J0011	40	28	24	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0424P3G001	40	28	24	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0424P3G0011	40	28	24	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0424P3H001	40	28	24	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0424P3H0011	40	28	24	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0424P3M001	40	28	24	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0424P3M0011	40	28	24	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0412A301	40	28	12	13.4	182	43	40000/60℃ (70000/40℃)	No
9GA0412A3011	40	28	12	13.4	182	43	40000/60℃ (70000/40℃)	No
9GE0412P3K03	40	28	12	26.8	415	58	40000/60℃ (70000/40℃)	Yes
9GE0412P3J03	40	28	12	24.4	343	56	40000/60℃ (70000/40℃)	Yes
9GE0412P3G03	40	28	12	21.2	260	52	40000/60℃ (70000/40℃)	Yes
109P0405H3013	40	28	5	11.3	102.9	37	40000/60℃ (70000/40℃)	No
109P0405F3013	40	28	5	8.6	58.8	30	60000/60℃ (90000/40℃)	No
109P0412G3013	40	28	12	14.8	179	42	40000/60℃ (70000/40℃)	No
109P0412B3013	40	28	12	13.4	143	40	40000/60℃ (70000/40℃)	No
109P0412H3013	40	28	12	11.3	102.9	37	60000/60℃ (90000/40℃)	No
109P0412F3013	40	28	12	8.6	58.8	30	60000/60℃ (90000/40℃)	No
109P0412M3013	40	28	12	5.3	21.6	20	60000/60℃ (90000/40℃)	No
109P0424G3013	40	28	24	14.8	179	42	40000/60℃ (70000/40℃)	No
109P0424B3013	40	28	24	13.4	143	40	40000/60℃ (70000/40℃)	No
109P0424H3013	40	28	24	11.3	102.9	37	60000/60℃ (90000/40℃)	No
109P0424F3013	40	28	24	8.6	58.8	30	60000/60℃ (90000/40℃)	No

---
