山洋San Ace 9GV1224P4G01在EV充电桩中的应用解析｜高静压风扇解决高热密度难题

EV充电桩为何成为散热设计的高难度场景？

随着新能源汽车的快速普及，EV充电桩正向高功率输出、小型化结构、模块化设计方向发展。充电桩内部通常集成了：

• 充电机模块

• 整流器

• DC/DC 转换单元

• IGBT / MOSFET 等功率器件

这些部件在运行过程中会持续产生大量热量，而机柜空间受限、风道曲折、防尘结构复杂，使得系统整体呈现出高风阻 + 高热密度的典型特征。如果散热能力不足，容易引发：

• 模块温度过高降额运行

• 系统频繁保护停机

• 功率器件寿命明显缩短

因此，选择合适的高静压散热风扇成为充电桩风冷系统设计中的关键环节。

---

应用背景与散热目标

应用领域

• 行业：EV（电动汽车）

• 设备：直流/交流充电桩

散热对象

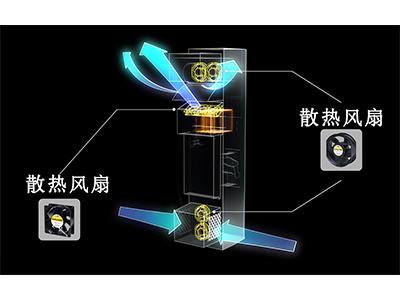

山洋San Ace 风扇主要用于对充电桩内部以下部件进行强制风冷：

• 充电模块散热器

• 整流及逆变功率单元

• 控制电源与驱动板卡区域

通过持续稳定的气流，将热量从核心发热区快速带走，并经由风道排出机柜外部，维持整机安全工作温度区间。

---

客户面临的典型散热挑战

在实际项目中，客户提出的核心问题集中在以下几个方面：

1. 设备小型化导致风道受限

为了提升安装灵活性和降低机柜成本，充电桩结构不断紧凑化，内部气流通道狭窄，普通轴流风扇在高阻抗环境下容易出现风量衰减严重的问题。

2. 单位体积发热量持续上升

功率模块集成度提高，单位空间内热源更集中，对散热系统的响应速度和换热能力提出更高要求。

3. 连续运行对可靠性要求极高

充电桩通常处于7×24小时运行状态，且大量部署在户外或工业环境中，风扇若发生失效，将直接影响整桩可用率和维护成本。

---

解决方案：选用山洋San Ace 9GV1224P4G01高静压轴流风扇

在对客户机柜结构、风道阻抗及热分布进行评估后，工程技术团队最终推荐采用：

山洋San Ace 120mm DC轴流风扇 —— 型号：9GV1224P4G01

该型号在设计上兼顾高风量输出能力与高静压特性，非常适合充电桩这类高风阻散热系统。

✅ 关键选型逻辑

• 在滤网、防尘罩、散热器片间距较密的情况下，仍可维持有效气流

• 在较高背压条件下风量衰减小，保障模块表面换热效率

• 支持PWM调速，可与系统温控策略联动，兼顾散热与能耗

---

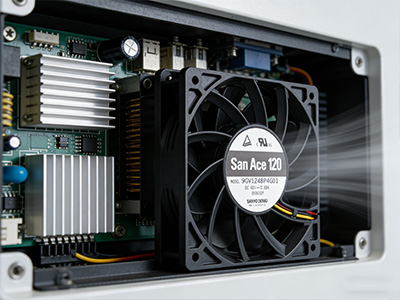

山洋San Ace 9GV1224P4G01核心规格优势解析

✅ 基本信息

• 型号：9GV1224P4G01

• 尺寸：120 × 120 × 25 mm

• 额定电压：24V DC（工作范围 20.4～27.6V）

• 认证：UL、CSA、EN、RoHS、Eco Products

✅ 性能参数优势

• 最大风量：4.83 m³/min（171 CFM）

• 最大静压：224 Pa（0.9 inchH₂O）

• 额定转速：5100 min⁻¹

• 噪音值：58 dB(A)

在同尺寸风扇中，该型号属于高转速、高静压取向产品，更适合风道复杂、散热器阻力大的应用环境。

✅ 工业级可靠性设计

• 预期寿命：

  • 40,000小时 @ 60℃

  • 70,000小时 @ 40℃

• 双滚珠轴承结构

• 带肋加强框架设计，抗振动能力强

• 支持转速信号输出（Pulse Sensor），便于系统监控

这些特性使其能够满足充电基础设施对长期稳定运行的严苛要求。

---

应用效果与量产验证

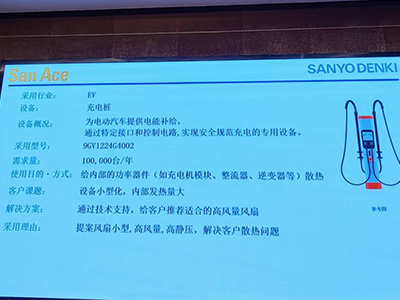

在该EV充电桩项目中，山洋San Ace 9GV1224P4G01主要部署于：

• 功率模块进风端

• 散热器风道出口区域

形成稳定的强制对流散热通道，使模块工作温度保持在设计安全区间内。
目前该项目已实现：

• 年需求量约 100,000 台 / 年

• 长期批量供货稳定

• 现场故障率显著低于原有方案

充分验证了该型号在高功率充电设备中的工程适配性。

---

充电桩散热风扇选型的几点工程建议

对于类似EV充电设备，风扇选型时应重点关注以下指标，而不仅仅是风量参数：

1. 静压能力是否匹配风道阻抗

2. 在高背压条件下的风量保持能力

3. 高温环境下的寿命曲线与可靠性数据

4. 是否支持PWM调速与转速反馈

5. 长期供货能力与一致性

山洋San Ace 高性能直流轴流风扇系列在上述维度上具有成熟的工程验证基础，因此在充电桩、电源柜、UPS、电力电子设备等领域被广泛采用。

---

在EV充电桩向更高功率密度和更紧凑结构持续演进的背景下，传统风扇方案已难以满足散热需求。

山洋 San Ace 9GV1224P4G01 通过高风量与高静压兼顾的设计，在高风阻系统中依然能够保持稳定散热能力，已成为充电桩功率模块风冷系统中的成熟应用方案之一。

对于正在进行充电设备热设计与风扇选型的工程项目而言，选择经过量产验证的工业级风扇型号，将有助于显著降低系统风险并提升整体可靠性。
