暗室听诊时，超声诊断仪的风扇如何不“吵醒”患者？山洋 San Ace 静音直流风扇方案守护每一次安静诊断

在医院的超声诊断室里，医生需要通过高频声波获取实时影像，完成对人体组织、器官及血流状态的观察。

看似安静的诊室，其实隐藏着一个容易被忽视的噪声来源——设备散热系统。

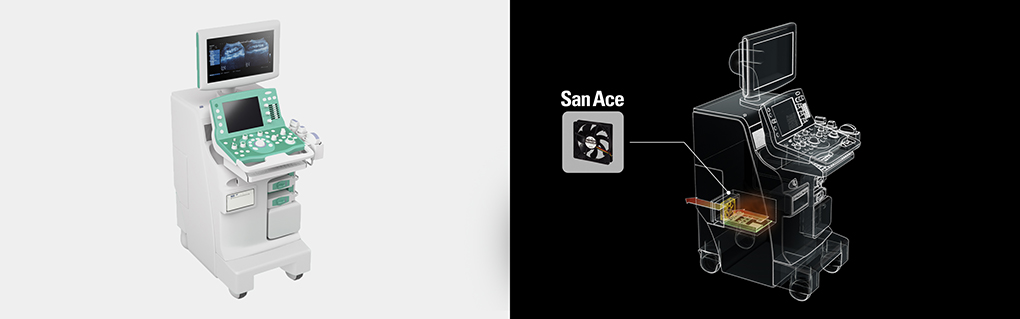

超声诊断仪内部集成了显示、控制、信号处理、电源及数据处理等多个模块。设备长时间工作后会持续产生热量，散热风扇需要不断将内部热量带走。

问题也随之出现：

风扇转速越高，散热能力通常越强，但噪声也可能随之增加。

尤其是在暗室、检查室等相对安静的医疗环境中，持续的风扇声可能影响患者体验，也可能干扰医护人员需要保持专注的诊断过程。

因此，超声设备散热并不是简单的“把热量吹出去”，而是需要在风量、静压、噪声、功耗、振动与长期可靠性之间找到平衡。

这也是 SANYO DENKI 山洋San Ace COOLING SYSTEMS 在医疗设备散热应用中值得关注的地方。

01｜为什么超声诊断仪需要持续散热？

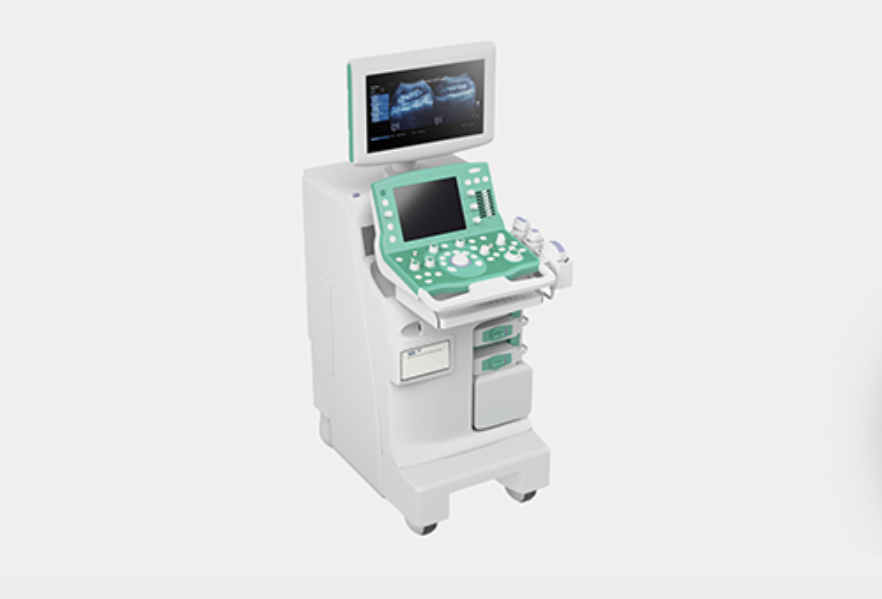

超声诊断仪利用高频声波产生实时诊断图像。

设备内部通常包含：

当设备内部温度持续升高时，可能影响电子元器件的工作稳定性。

因此，医疗设备的散热设计通常需要考虑：

稳定运行 → 温升控制 → 风扇可靠性 → 噪声控制

而不是单纯追求最大风量。

02｜为什么“静音”对超声设备尤其重要？

工业设备的风扇噪声，有时候容易被环境噪声掩盖。

但超声诊断室的环境不同。

检查过程中，患者和医生往往处于相对安静的空间。

特别是在：

• 医生需要听取患者反馈

• 医生需要进行沟通和询问

• 检查室需要保持安静环境

• 儿童、老人等患者对环境声音更加敏感

• 医生需要长时间集中注意力

这些场景下，设备产生的持续机械噪声就更加明显。

因此，超声设备的散热风扇需要解决一个典型矛盾：

既要保证设备内部温度，又不能为了散热简单提高风扇转速。

真正合理的方案，是根据设备内部热源、风道阻力以及允许温升，对风扇进行针对性选型。

03｜山洋San Ace DC Cooling Fan：不仅要“吹风”，还要解决风道阻力

山洋San Ace 直流散热风扇并非只关注风量。

在实际设备中，风扇需要面对：

• 防尘网阻力

• 机箱结构阻力

• PCB及元器件阻挡

• 狭窄风道

• 散热器阻力

• 出风口结构阻力

因此，选型时不能只看产品目录上的最大风量。

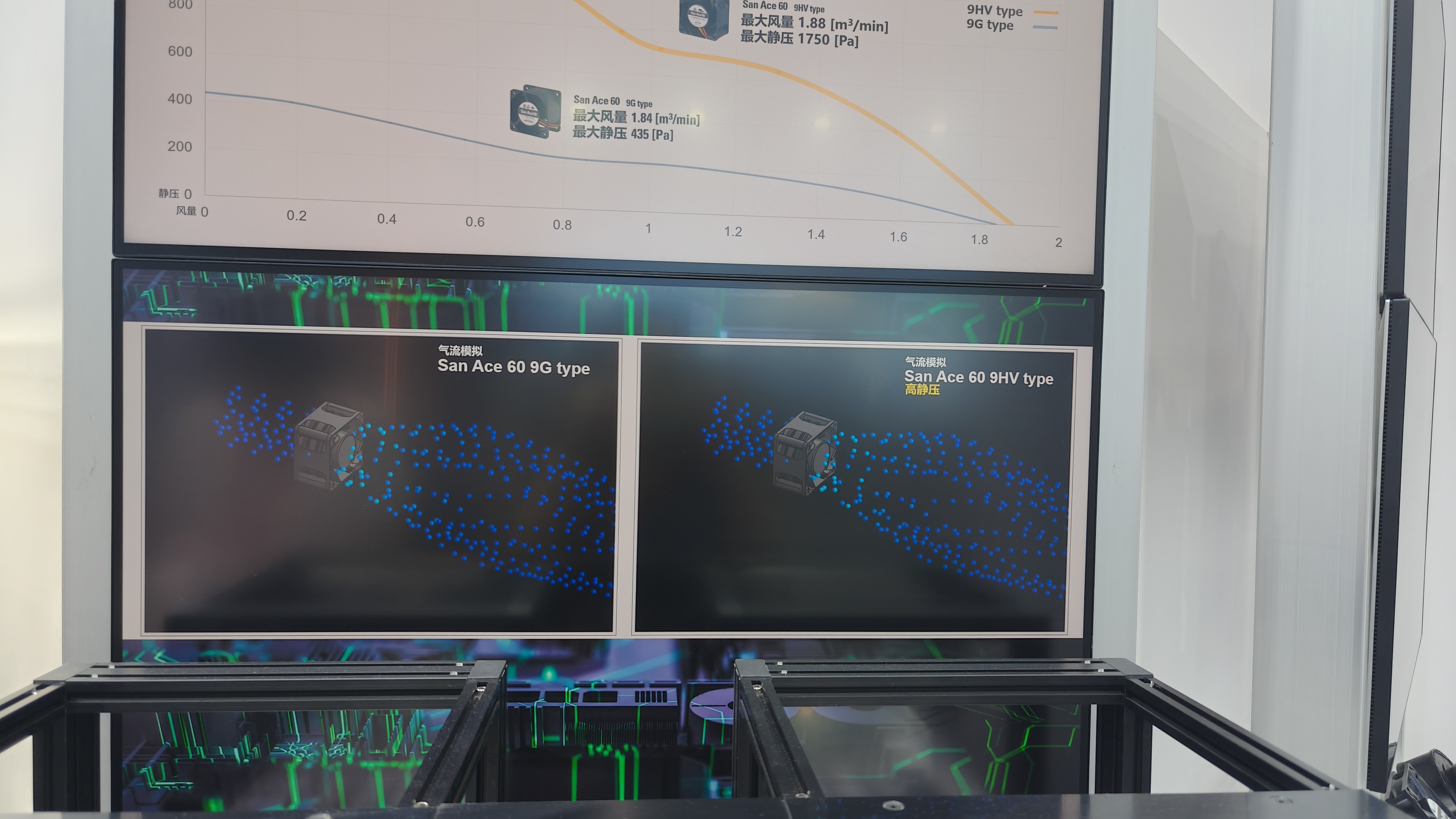

风量 ≠ 实际系统风量

风扇在自由送风状态下可以达到较高风量，但安装到超声诊断仪内部后，系统阻力会使实际工作点发生变化。

可以简单理解为：

风扇性能曲线 × 系统阻力曲线 = 实际工作点

所以，医疗设备风扇选型更加应该关注：

风量 + 静压 + 噪声 + 功耗 + 工作温度 + 寿命

而不是只比较一个CFM数字。

04｜高风量与低噪声，为什么可以同时追求？

很多人会认为：

风扇想要安静，就必须降低转速；
转速降低，风量就会下降。

这确实是散热设计中的常见矛盾，但并不意味着只能二选一。

San Ace DC Fan 在产品设计阶段，会综合考虑：

叶轮形状、马达特性、工作风量以及预期寿命等因素。

通过对风扇结构和驱动特性的优化，在较低功耗与低振动基础上获得较好的冷却性能。

这对于超声设备这样的医疗电子产品尤其重要。

因为设备设计人员真正需要的并不是：

❌ “一台转速特别高的风扇”

而是：

✅ 在目标工作点下，能够提供足够散热能力，同时尽可能降低噪声和振动的风扇。

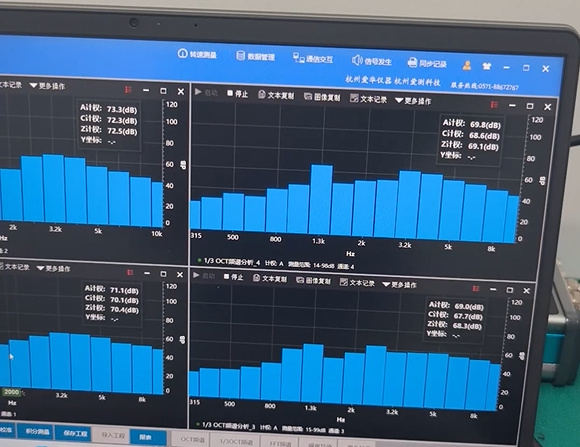

05｜静音并不只是降低“dB(A)”

如果只看噪声参数，很容易陷入一个误区：

噪声越低越好。

实际上，医疗设备风扇的噪声控制需要综合考虑。

① 风扇本体噪声

包括叶轮旋转产生的空气动力噪声以及电机运行相关噪声。

② 风道噪声

风扇安装到设备以后，进风口、出风口、格栅以及内部结构都会影响气流状态。

③ 振动噪声

风扇运行产生的机械振动，如果通过设备结构传递，可能形成额外的结构噪声。

④ 高转速噪声

当设备温度升高，部分控制策略可能提高风扇转速，从而产生更加明显的声音。

所以：

真正的“静音散热”，应该从风扇、风道、结构以及控制策略整体考虑。

06｜PWM调速：让风扇不必一直“全速运行”

如果超声诊断仪无论何时都让风扇以最高转速工作，就意味着：

设备低负载时，也在产生不必要的风扇噪声和功耗。

这时候，带有PWM控制功能的风扇就具有一定应用价值。

根据设备内部温度以及工作状态，可以通过控制风扇转速：

低热负载

⬇
适当降低风扇转速
⬇
降低风扇噪声与功耗

高热负载

⬆
提高风扇转速
⬆
增强散热能力

形成：

温度变化 → 风扇转速调节 → 散热能力匹配

这种思路比简单的“长期高速运行”更加适合需要兼顾舒适度与可靠性的医疗设备。

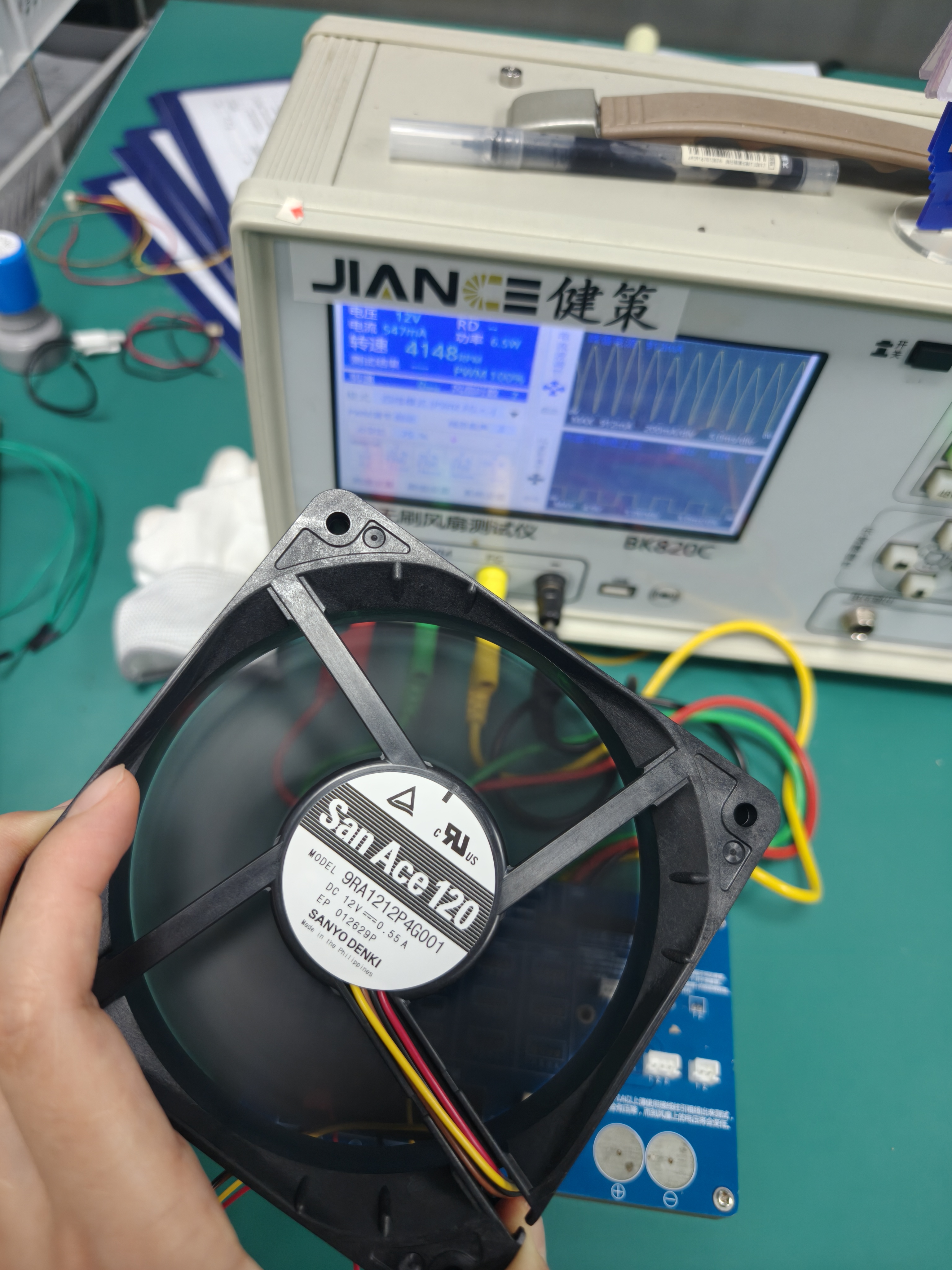

07｜传感器让医疗设备散热更加“可监控”

除了PWM控制，San Ace DC Fan还可以提供多种传感器选项。

例如：

对于医疗设备而言，风扇并不是一个“装上就不用管”的普通零部件。

它实际上属于设备热管理系统的一部分。

通过转速检测及异常状态监控，可以帮助设备控制系统更加及时地发现散热异常。

08｜医疗设备为什么还要关注风扇可靠性？

超声诊断仪通常需要长时间工作。

医院的设备使用频率较高，散热风扇可能经历：

长时间运行 → 持续旋转 → 温度变化 → 周期性启停 → 长期积累

因此，医疗设备风扇选型不能只看初始性能。

更应该关注：

✔ 预期寿命
✔ 工作温度范围
✔ 轴承方案
✔ 振动表现
✔ 转速稳定性
✔ 长时间运行可靠性
✔ 异常检测能力

尤其是在医疗设备中，一旦散热系统出现问题，影响的不只是风扇本身，还可能进一步影响设备内部电子元件的工作环境。

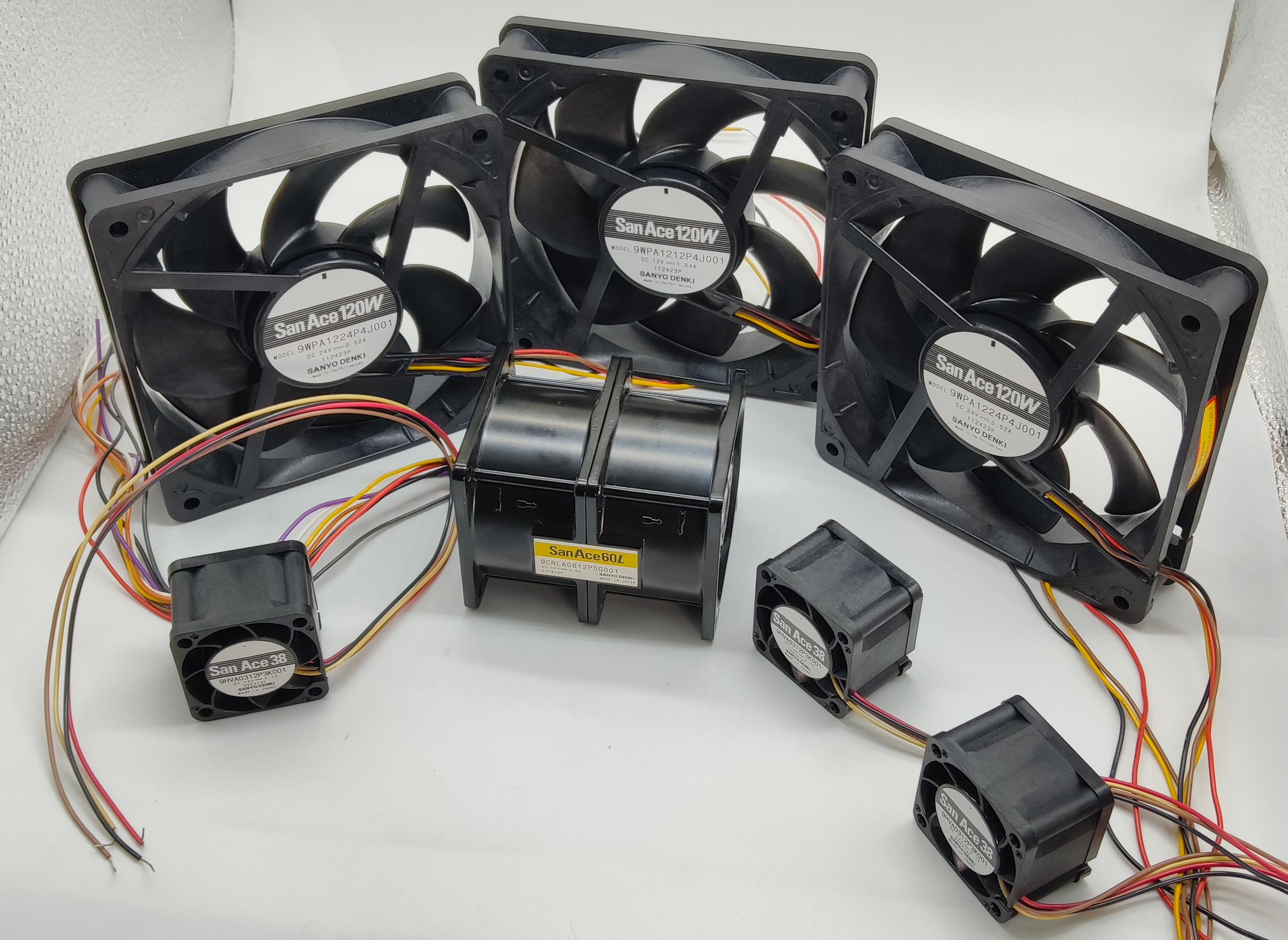

09｜山洋San Ace丰富产品线，让不同医疗设备可以“按需选型”

San Ace DC Cooling Fan拥有丰富的尺寸及性能选择，并提供多种产品方向。

包括：

• DC Fan

• Low Power Consumption Fan

• Silent Fan

• Splash Proof Fan

• Oil Proof Fan

• Long Life Fan

• Counter Rotating Fan

• Blower

同时还可以根据设备规格和需求提供定制化风扇单元。

对于医疗设备研发人员而言，这意味着风扇选型不一定要局限于单一产品。

可以根据设备结构、热负荷和工作环境进行针对性匹配。

10｜超声诊断仪风扇选型，建议重点看这6项

如果正在为超声设备选择散热风扇，可以优先建立下面这张选型表：

一个重要原则：

不要先问“哪一款风扇风量最大？”

而应该先问：

“我的超声诊断仪实际需要多少散热能力？”

然后再结合风道阻力、允许温升、噪声要求以及安装空间进行选型。

11｜从“风扇选型”升级到“散热系统设计”

对于超声诊断仪来说，真正合理的散热方案通常不是单独选择一个风扇。

而是：

热源分析
↓
计算目标散热量
↓
分析设备内部风道
↓
确定系统阻力
↓
匹配风量/静压
↓
评估噪声与振动
↓
确定风扇尺寸及控制方式
↓
验证长期运行可靠性

这也是医疗设备散热设计越来越重视系统化方案的原因。

12｜为什么“安静”是医疗设备散热的一项重要指标？

超声诊断仪的核心任务，是帮助医生获得清晰、实时的诊断影像。

而散热风扇的任务，是在设备运行过程中持续带走热量。

两者看似没有直接关系，却存在一个非常重要的连接点：

只有稳定、低干扰的散热系统，才能更好地服务于医疗设备本身。

因此，优秀的医疗设备散热方案，不应该只追求：

更大的风量、更高的转速。

而应该追求：

合适的风量 + 足够的静压 + 更低的噪声 + 稳定的运行 + 可监控的状态。

让风扇“听得见”，却不要让患者“记住它”

对于超声诊断室而言，理想的散热风扇并不是完全没有存在感，而是：

设备需要散热时，它能够稳定工作；
设备负载较低时，不必持续高速运转；
设备长期运行时，依然保持可靠；
医生进行诊断时，尽可能减少不必要的声音干扰。

这正是静音散热设计的意义。

山洋San Ace COOLING SYSTEMS 依托丰富的DC散热风扇产品线、高风量、高静压、低功耗、低振动以及多种控制和传感器选项，可为超声诊断仪等医疗电子设备提供更加灵活的散热风扇选择。

医疗设备散热，不只是把热量带走。

更重要的是：

让设备稳定工作，让诊断更加专注，让每一次检查都尽可能安静。

✔ 山洋San Ace DC Cooling Fan 山洋直流散热风扇
✔ High Airflow 高风量
✔ High Static Pressure 高风压
✔ Low Power Consumption 低功耗
✔ Low Vibration 地震动
✔ Silent Fan Options 静音
✔ PWM Control PWM调速
✔ FG / Locked-Rotor / Low-Speed Sensor
✔ 丰富尺寸与产品系列选择

从一把风扇，到一套更适合医疗设备的散热思路——San Ace持续探索电子设备冷却技术，为医疗设备稳定运行提供可靠的散热支持。
