防潮、防闷、防压疮：山洋 San Ace 高静压离心鼓风机，助力医疗气垫床空气循环设计

在医疗气垫床的空气循环系统中，鼓风机不仅影响气流输送能力，也关系到气垫充气效率、空气交换效果、运行噪声及整机稳定性。山洋 San Ace 离心鼓风机凭借高静压设计、紧凑结构及多种性能规格，为医疗气垫床及相关护理设备的空气循环系统设计提供了可评估的技术选择。

对于医院、养老机构及居家护理场景而言，如何在有限的设备空间内实现稳定的空气循环，同时兼顾低噪声、长期运行和维护需求，是医疗气垫床设计中值得关注的工程问题。

一、医疗气垫床为什么需要关注空气循环？

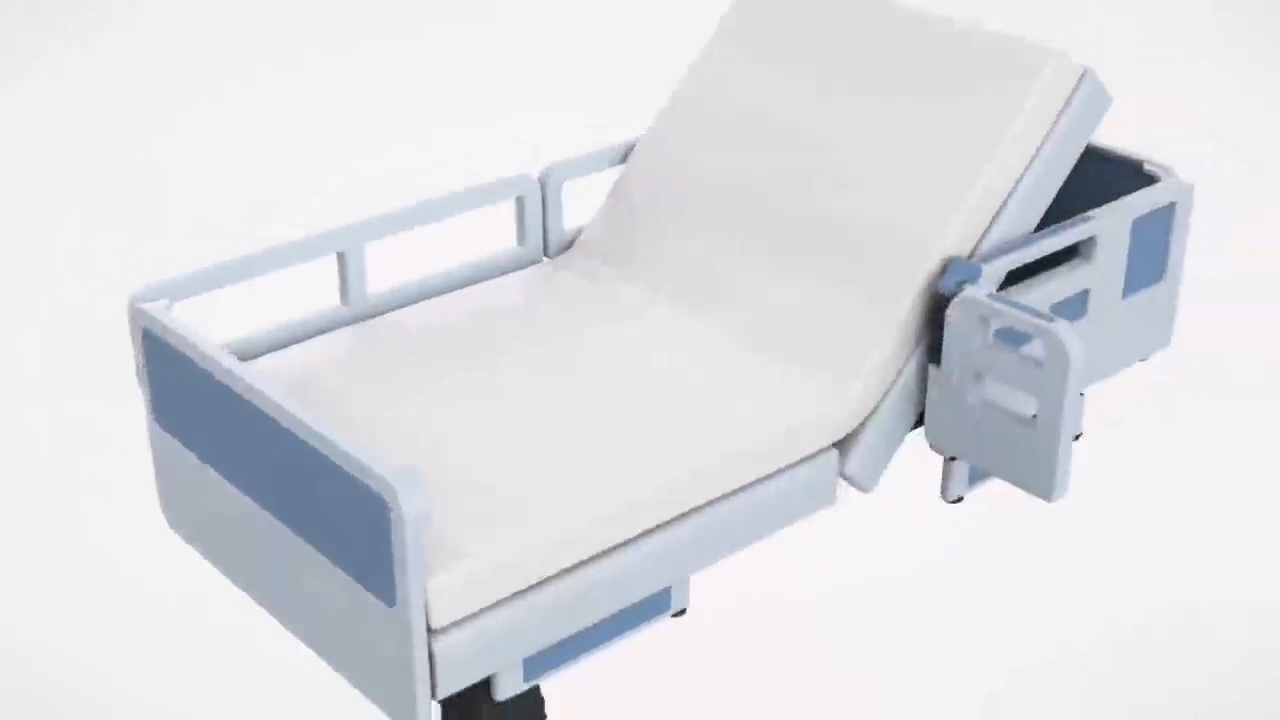

电动气垫床广泛应用于医院、养老机构及居家护理环境，可通过气囊充气、放气或交替改变支撑压力，帮助分散患者身体局部承受的压力，辅助预防压力性损伤。

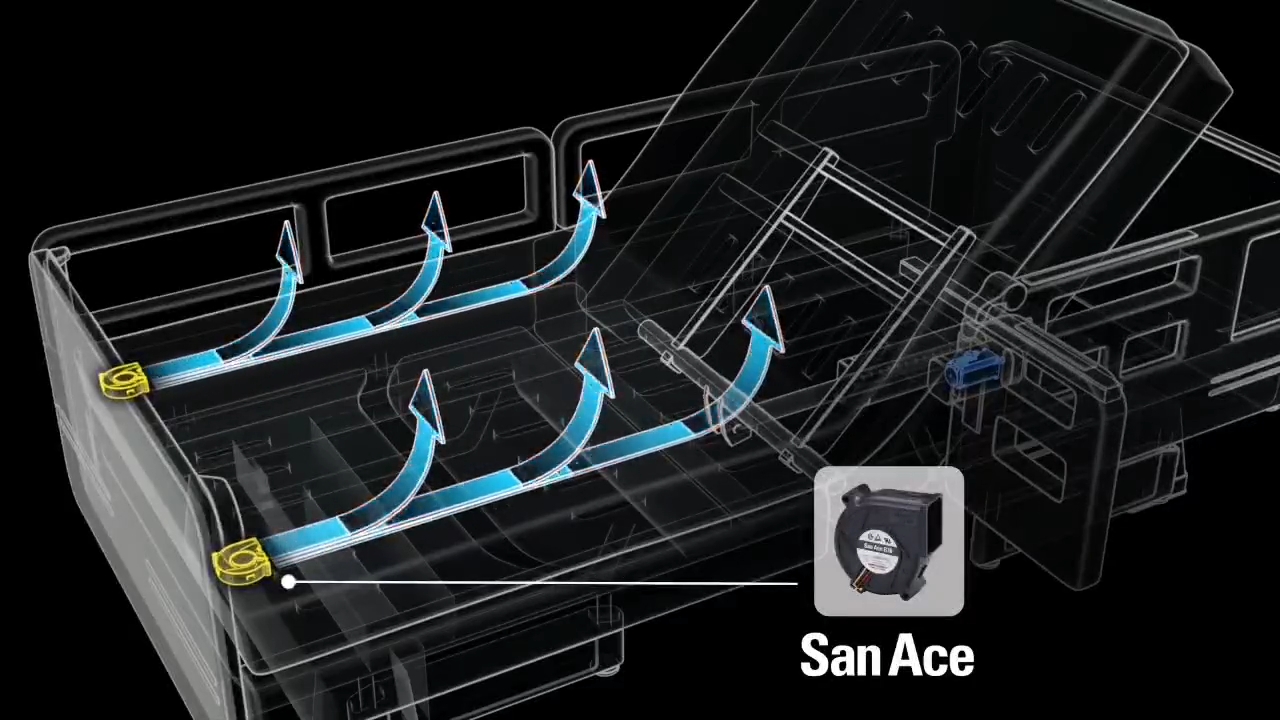

部分气垫床还会通过空气循环或通风结构，帮助排出气垫内部的潮湿空气，并引入较干燥的室温空气，以改善局部湿热环境。

在这一过程中，鼓风机的选型会影响系统的整体表现。

1. 空气输送是否稳定

气路中存在管道、过滤材料、阀件及气囊等阻力。鼓风机不仅需要满足目标风量，还需要具备与系统阻力相匹配的静压能力。

2. 能否改善潮湿闷热问题

患者长期卧床时，身体与床面接触区域可能积聚热量和湿气。合理的空气交换设计有助于改善局部微环境，但实际效果还取决于气垫结构、空气通道、环境湿度及控制策略。

3. 能否兼顾运行噪声与连续工作需求

医疗气垫床可能需要长时间运行，鼓风机的噪声、振动、轴承寿命及散热表现，都会影响设备使用体验和维护成本。

需要注意的是，空气循环只能作为护理系统的一部分，不能单独替代规范的压力性损伤预防措施。

二、山洋 San Ace 离心鼓风机有哪些技术特点？

Blower（鼓风机）是一类用于输送空气的设备。本文讨论的山洋 San Ace 产品为离心鼓风机，适合在需要一定静压能力的紧凑型空气输送系统中进行选型评估。

1. 高静压设计，应对气路阻力

医疗气垫床的空气通道可能包含细小管路、过滤结构、分流组件及多个气囊。系统阻力增加时，鼓风机的实际风量可能下降。

因此，选型时不能只看最大风量，还应结合风量—静压性能曲线，确认鼓风机在目标工作点能否提供所需气流。

2. 紧凑结构，为设备布局提供空间

部分 San Ace 离心鼓风机采用紧凑型设计，适合空间受限的设备内部布局。特定产品结构还可支持约90°方向的出风设计，有助于简化部分气路布置。

具体出风方向、安装方式和尺寸限制，应以对应型号的官方图纸为准。

3. 多种性能规格，便于系统匹配

不同气垫床产品在气路阻力、目标风量、运行噪声和供电条件方面存在差异。山洋 San Ace 鼓风机具有不同尺寸、电压及性能等级的产品，可根据实际需求进行初步筛选。

最终选型仍需以完整性能曲线、工作点及整机测试结果为依据，不能仅凭最大风量或最大静压判断适配性。

三、山洋 San Ace 鼓风机参数表：医疗气垫床如何初步选型？

以下整理了可用于医疗气垫床空气循环系统初步评估的部分型号参数。数据依据本文所采用的型号参数资料整理，实际采购和设计前，请核对山洋官方最新规格书。

**统一说明：**尺寸和厚度单位为 mm；电压单位为 V；功率单位为 W；转速单位为 r/min；最大风量单位为 m³/min；最大静压单位为 Pa；噪声单位为 dBA。最大风量和最大静压通常对应不同测试工况，不应直接视为同一工作点的性能。

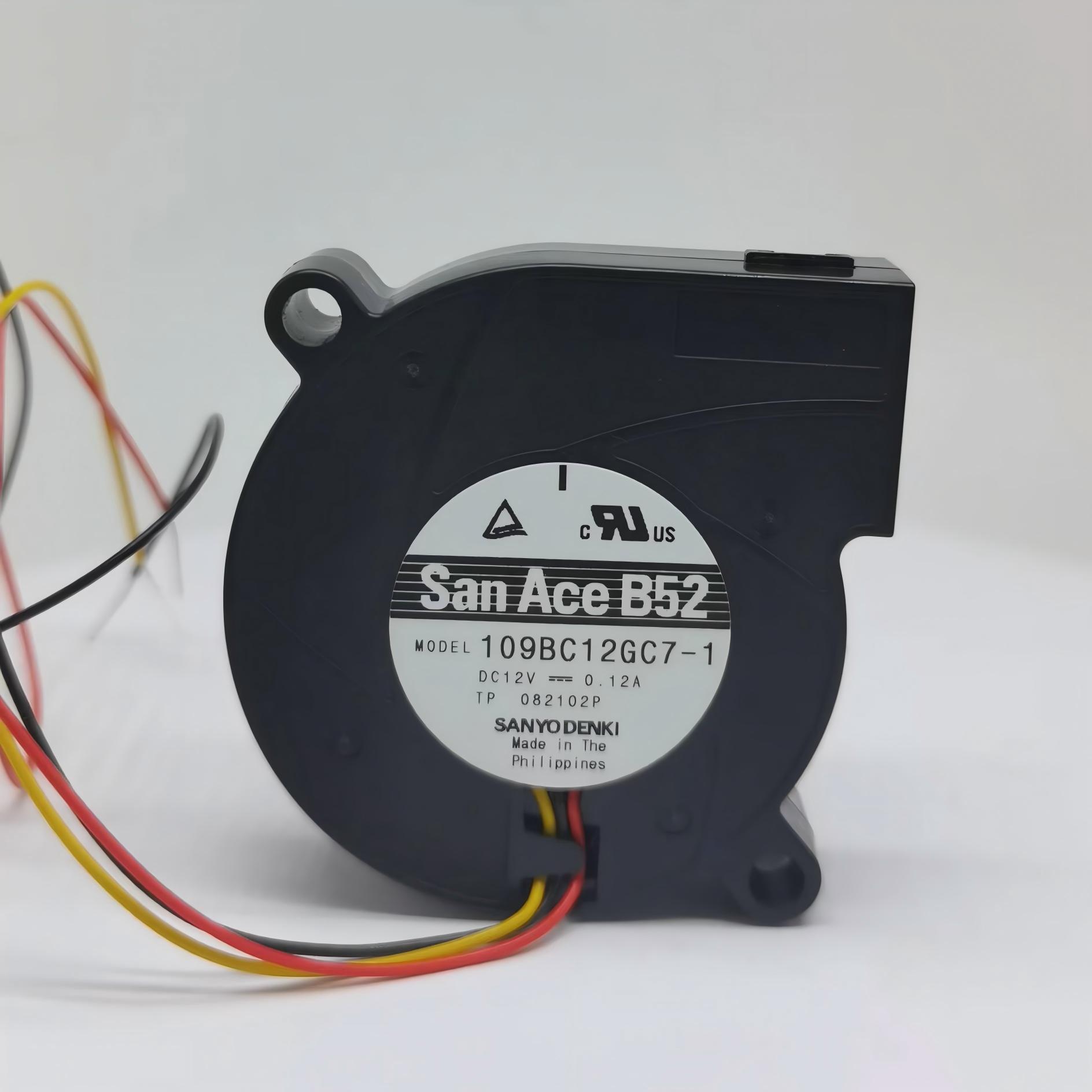

1. 52 × 15 mm 系列：紧凑空间优先

该系列尺寸为 52 × 52 × 15 mm，适合在空间较紧凑的设备结构中开展初步评估。

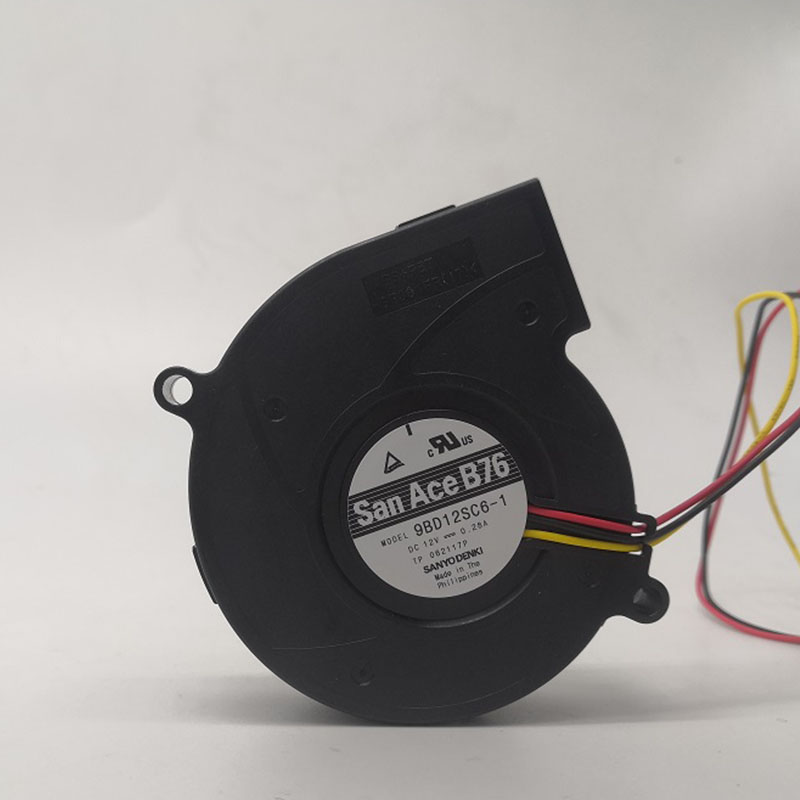

2. 76 × 20 mm 系列：关注较高风量与静压

该系列尺寸为 76 × 76 × 20 mm。与紧凑型系列相比，其参数显示出更高的最大风量和最大静压，可作为气路阻力相对较高、空间允许的设计方案之一。

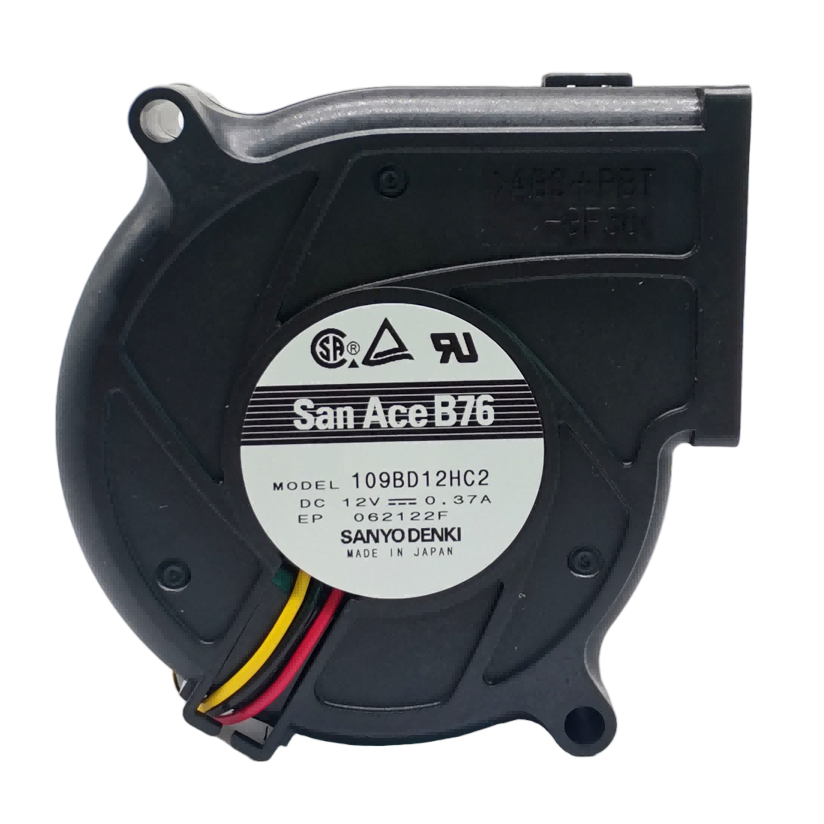

3. 76 × 30 mm 系列：评估不同风量与噪声等级

该系列尺寸为 76 × 76 × 30 mm。具体是否适合气垫床空气循环系统，应结合实际风量需求、系统阻力、安装空间及运行噪声要求进行判断。

四、医疗气垫床鼓风机如何选？快速初选矩阵

不同设计目标，对鼓风机的要求并不相同。工程师可先根据设备空间、目标风量和气路阻力进行初步筛选，再通过性能曲线和样机测试确定方案。

**工程师提示：**不要简单地认为最大静压越高越好，也不要直接将最大风量当作整机运行风量。建议先确定目标工作点，再根据风量—静压曲线判断型号是否满足需求。

五、假设工程案例：紧凑型与较高风量方案如何比较？

以下为用于说明选型思路的假设工程案例，并非山洋 San Ace 已完成的医疗气垫床应用实测案例。

项目背景

某款电动气垫床计划优化内部空气循环系统，希望在有限的设备空间内，改善气流输送表现，同时控制持续运行时的噪声。

初步评估两个方向：

• 方案 A：109BC12GC7-1，尺寸 52 × 52 × 15 mm，最大风量 0.125 m³/min，最大静压 215 Pa，噪声 43 dBA。

• 方案 B：9BD12SC6-1，尺寸 76 × 76 × 20 mm，最大风量 0.290 m³/min，最大静压 300 Pa，噪声 43 dBA。

从给定参数看，方案 B 的最大风量和最大静压更高，但安装空间也更大。方案 A 外形更紧凑，可优先评估空间受限的结构设计。

需要强调的是，两组最大风量和最大静压并非同一工作点的数据。不能仅凭上述数字判断哪一款在实际气路中的风量更大，也不能据此断言哪一款更适合特定气垫床。

案例

第一，先明确目标工作点，再选择鼓风机。 应根据气路结构、过滤组件、管路长度及气囊阻力估算系统需求，并通过性能曲线确认实际工作点。

第二，空间、噪声与性能需要综合权衡。 外形更小不代表一定更合适，最大风量更高也不代表整机效果必然更好。

第三，整机验证不能省略。 样机阶段应测试实际风量、气路压力、噪声、振动、温升及长期运行稳定性，再决定最终型号。

六、医疗设备选型还要注意哪些问题？

1. 长期输送潮湿空气，必须关注材料与环境兼容性

气垫床的空气循环系统可能长期接触湿度较高的空气。设计人员应评估冷凝水、环境湿度及清洁维护方式对叶轮、壳体、电气连接和轴承系统的影响。

不能仅凭鼓风机的应用场景或外观判断其耐水汽能力。如果设备存在冷凝风险，应在系统层面评估排水、隔离及防潮设计，并核对具体型号的环境适用条件。

2. 进气过滤会影响风量与使用寿命

长期使用过程中，灰尘、纤维和皮屑可能进入气路，造成过滤材料堵塞或叶轮积尘，增加系统阻力并降低实际风量。

建议在设计阶段考虑进气过滤、过滤材料更换周期及维护便利性，并评估过滤器堵塞后对系统性能的影响。

3. EMC 电磁兼容性不能忽略

医疗设备通常包含控制板、传感器、电源和通信电路。鼓风机运行产生的电磁干扰，以及整机对外部干扰的敏感程度，都需要结合实际电路与布线进行评估。

应在目标整机上开展必要的电磁兼容性测试，不能仅凭单个风扇的参数推定整机满足相关要求。

4. 关注噪声、振动与安装结构

鼓风机的噪声不仅与产品本身有关，也受到固定方式、风道结构、外壳共振及气流扰动影响。

建议在样机阶段对比不同安装位置、减振结构和进出风布局，避免因结构共振或气流噪声造成整机噪声升高。

5. 传感器与控制系统应提前匹配

本文所列型号资料包含 Pulse sensor（脉冲传感器），但具体信号定义、输出形式和电气接口仍需核对对应规格书。

如果控制系统需要监测鼓风机运行状态，应提前确认脉冲信号与控制板的兼容性，并设计合理的异常判断逻辑。传感器信号可以辅助判断运行状态，但不应在未经验证的情况下直接等同于完整的故障诊断功能。

6. 寿命参数需要结合真实工况评估

鼓风机的预期寿命通常与环境温度、运行负载、安装方式和使用条件有关。医疗气垫床若需要长时间运行，应关注实际工作温度、连续运行要求和维护周期。

建议通过目标工况下的样机测试与可靠性评估，验证设备能否满足预期使用要求。

七、让空气循环设计更有依据

对于医疗气垫床而言，鼓风机选型不仅是比较风量、静压和噪声参数，更是对整套空气循环系统进行综合评估的过程。

山洋 San Ace 离心鼓风机提供了不同尺寸、电压和性能等级的产品选项，可供医疗护理设备研发人员根据目标工作点、安装空间、噪声要求及控制系统进行初步筛选。

如果您正在开发电动气垫床、护理床或其他需要持续空气循环的设备，建议在确定型号前，结合实际气路阻力和目标风量进行性能曲线分析，并通过样机验证最终方案。

如需进一步了解山洋 San Ace 鼓风机的性能曲线、3D 图纸、规格书或样品评估，可联系健策电子进行技术沟通。具体型号的供货状态、技术资料和适配性，应以最新官方资料及实际评估结果为准。
