ICT机器厂商风扇案例

课题・问题

企业的处理数据量能否日益增加,推进服务器和存储器等信息通信相关机器的CPU等的高性能和快速小型化。这一方面对于过度发热,故障风险提高的趋势,开发此类机器的“热对策”是稳定运行的重要课题。

对于机器内部的高密集化,封装密度的增加,更需提高冷却效率。在各家厂商不断重复试运行操作中,如今对于高性能的小型冷却风扇的需求已经越来越多。

市场竞争激化的背景下提高服务器性能,热对策如何应对?!

机架式服务器,扩容方便且不占空间,由数据中心开始逐渐大规模应用普及于企业机房,制造业的CAE系统,大学、研究设施作为核心系统被导入,如今,是作为全球商用web服务器最普及的机型。

生产运用于系统设计、开发,服务器、网络、通信机器等制造的ICT机器的S公司,应用于数据中心的1U服务器在下期机型开发期间,不断反复进行着减低电力消费和控制发热试运行操作。

近年来,由于1U服务器普及率的提高,市场竞争日渐激化,服务器的稳定运转和节能被重视起来。S公司为了从激烈的竞争中脱颖而出,为了不断追求高性价比,产品性能必须时时领先市场一步。

2台风扇「并联」和「串联」封装都无法提高冷却效率…

S公司的技术开发中心—第一开发部的F部长表示开发团队把下期开发的重点设为“冷却效率”,改善现行冷却系统,并增加风扇的台数。
「由于在有限的空间内,封装入了高密度的部件,装置内的温度会升高。再者,为了提高抵抗通风性能,为了使装置冷却必须配置高效的静压风扇。」该公司使用若干的轴流风扇开始验证操作。

首先,2台小型风扇串联封装。计算上假设2倍的静压,设计组装下来,下风口的风扇成为上风口的风扇的抵抗阻碍,静压特性在预料内无法向上运转。
其次也试验了并联封装,F氏回想了当时的试验情况,由于空间的制约无法设置而最终放弃。

「为了提高冷却效率,各公司都在不断改善风扇性能,没有一家达到预想的效果,完全陷入瓶颈状态。为了不使产品开发陷入僵局,必须找寻出一些解决对策。」

课题

· 为了实现高密度封装,把提高冷却效率列为课题。

· 2台小型风扇串联封装无法实现必要的静压功能,并联封装在空间内也无法设置而放弃。

· 必须在有限的空间内放入高风量、高静压的冷却风扇。

解决方案・效果

可靠的产品实绩….注意到到山洋电气的「双重反转风扇」

F氏一直在收集在有限的实际安装空间内寻找提高冷却效率方法的信息,在某个展会上把目光停留在山洋电气的「双重反转风扇」上。实际上,F氏在以前就开始寻找双重反转风扇了,但是一直没有找到合适的。于是F氏当即在展会上与销售人员进行下一期机型开发课题的商讨。

「以前,该公司的其他部门采用山洋电气的产品时,听说山洋电气细致入微的服务工作后产生了兴趣。拥有优秀信赖实绩的山洋电气,是最适合引导产品开发的合作伙伴。」(F氏)

不仅是普通2台风扇的叠加!?1台风扇拥有2台以上的高静压

随后,拜访了S公司的山洋电气的营业担当介绍了双重反转风扇和普通的2台风扇的实际演示使用。

「虽然双重反转风扇的厚度和2台风扇差不多,但可以切实感受到2台以上的风量和静压。虽然看规格参数可以了解到高风量高静压,但是实际看过了双重反转风扇的演示机后,有了在有限空间内达到高冷却效率的深刻印象。」(F氏)

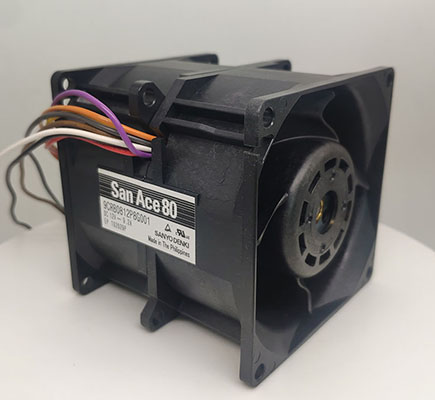

双重反转风扇将回转方向完全不同的2个风扇并列安装在一条轴上,确保比2台风扇叠加设置更高的风量和静压。
再者,由于拥有较多服务器导入的成功实绩,在信赖性方面S公司的人员表示放心。

轻松超越了预期之外的风量和静压…节能、低噪音的性能也提高了

于是在确信可「双重反转风扇」有效性的S公司,决定采用试用机,将下期机型必要的系统概要和构成的必要条件传达后,向山洋电气提出了提案委托。

山洋电气在接受了委托后,推荐了最合适的「40mm角48mm厚」机型。S公司员工首先惊叹于其构造。吸入口(前部)的叶片仅有5枚,排出口(后部)的叶片也有4枚。

担当者表示根据40mm的风扇构造特性可以得到更高的效率。作为冷却风扇的专家拥有多年经验的第一开发部设计担当G氏瞬间感受到了。

于是,当即实际安装了已收到的试用机,进行了温度上升试验,得到了期待以上的冷却效果。
「由于轻松达到了要求,说实话感到出乎意料。关于收到的各种提出数据的信赖性方面也没有任何问题。」(F氏)

由于冷却效果达到预期之外,山洋电气又推荐了减少电力耗费的「附有PWM控制技能」。通常必要设定的最低回转速度,120%满足节能、低噪音性能的需求。

>最大风量约51%,最大静压约44%的成功提高!期待以上的成果

S公司顺利得完成了下期机型的试用机。试作机的最大风量提高了约51%,最大静压提高了约44%,还降低了耗电量,发挥出预期以上的成果。

F先生说:
「由于二重反转风扇的采用,达到了预期以上的冷却效果。另外,达到了预料之外的减低风扇的耗电和噪音效果,感到十分满意。经过本次的合作,确信全亏了山洋电气支援工作的功劳。」

几个月后S公司的新型机型开始发售,F氏表示与预期相同的市场反应良好。

效果

· 由于双重反转风扇的采用,可成功提升至最大风量约51%,最大静压约44%。

· PWM控制器机能可实现节能、低噪音。

· 持续的支援工作,从定制风扇的定制到试用机的开发全程跟踪。
